直线导轨

特征

使用高精度微型滚珠轴承的直线运动制品

由于使用了6个微型滚珠轴承使运动畅通无阻。而且,在组装的时候预先对予压进行调整消除了接触不良。使用不锈钢和精密成型部件(非电解镍)提高精度并且由于设计简单实现了低成本制造。

• 使用6个高精度深沟滚珠轴承。
• 由于予压设计消除了滑轨和平板的接触不良现象。
• 请用于较轻负荷的滑动部位。
• 由于轴承的转动使滑动动作更加顺畅。
• 设计便于简单安装。
• 设计简单因此成本较低。

标准规格

• 滑轨：SUS430不锈钢
• 轴承：13铬马氏体不锈钢（双盖型）
• 滑块：ZINKOTE®+非电解镍镀层

* ZINKOTE 是新日铁住金株式会社注册的商标。

用途例

• 金融关联机器
• 各种控制机器/传导机器

直线导轨使用动画例

• 高精度定位装置1
• 高精度定位装置2
• 药液透析试验用直线传导装置

标准规格(不锈钢滑轨)

25SW系列

型号	主要尺寸			CAD 数据下载
	滑轨长度(L)	移动距离	安装洞数(n)
25SW160S	160	88	2
25SW240S	240	168	3
25SW320S	320	248	4
25SW400S	400	328	5
25SW480S	480	408	6
25SW560S	560	488	7
25SW640S	640	568	8
25SW720S	720	648	9
25SW800S	800	728	10
25SW880S	880	808	11
25SW960S	960	888	12
25SW1040S	1040	968	13
25SW1200S	1200	1128	15

20SW系列

型号	主要尺寸			CAD 数据下载
	滑轨长度(L)	移动距离	安装洞数(n)
20SW160SSN	160	84	2
20SW240SSN	240	164	3
20SW570SSN	570	500	7

负载方向	Pa	Pb	Pc	Pd
极限静负载(N)	50	100	200	100
动容许载重(N)	10	20	80	30

本制品在构造上，可能因负载，瞬间负载而引起接触不良(晃动)的情况发生。

公司内进行的试验数据

高负荷直线导轨

是一款使用了本公司开发的微型向心推力轴承的直线运动制品。由于微型向心推力轴承流畅的转动实现了更加平滑的直线运动和高容量负荷。简单的构造实现了低成本。也可用于传送带形式的传动器。

特长

高负荷直线导轨使用动画例

• 传送带式传动器
• 微型NC加工机

一个行程行走精度 : 160mm

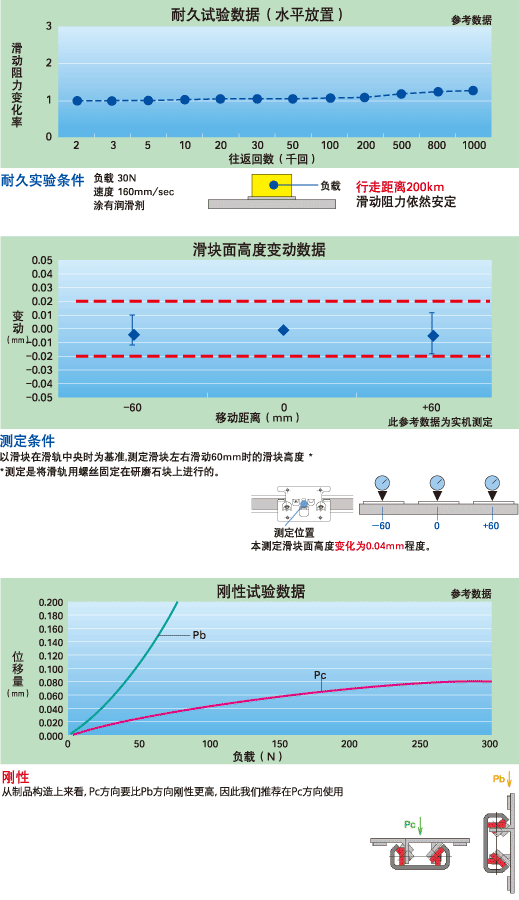

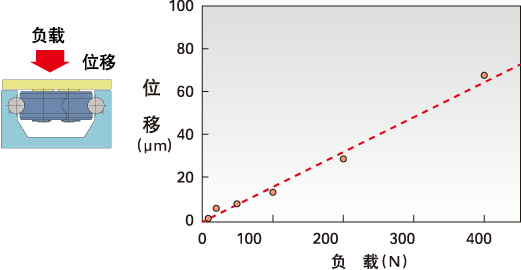

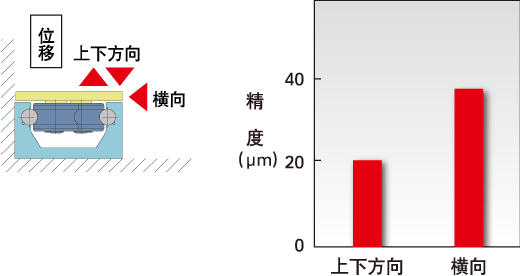

负载与位移

标准规格

型号	滑轨长度(L)	孔间距				孔数	一个行程
40SW0215S	215	50	0	0	0	6	50
40SW0265S	265	100	0	0	0	6	100
40SW0315S	315	150	0	0	0	8	150
40SW0365S	365	100	100	0	0	8	200
40SW0415S	415	150	100	0	0	8	250
40SW0465S	465	100	200	0	0	8	300
40SW0515S	515	150	200	0	0	8	350
40SW0565S	565	200	200	0	0	8	400
40SW0615S	615	250	200	0	0	10	450
40SW0665S	665	100	200	200	0	10	500
40SW0715S	715	150	200	200	0	10	550
40SW0765S	765	200	200	200	0	10	600
40SW0815S	815	250	200	200	0	10	650
40SW0865S	865	100	200	200	200	12	700
40SW0915S	915	150	200	200	200	12	750
40SW0965S	965	200	200	200	200	12	800

「※长度超过965请与我们商谈。 」

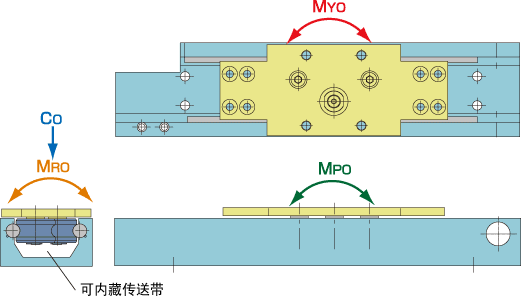

负载方向

	Co	MRO	MPO	MYO
静极限负载	400(N)	4.4(N・m)	5.7(N・m)	3.6(N・m)

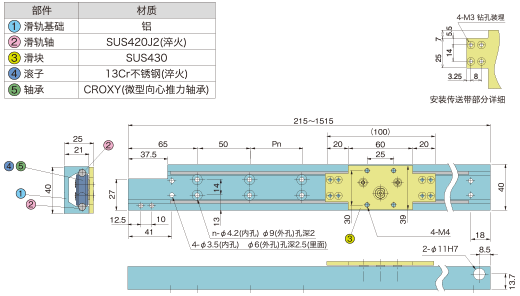

规格和尺寸

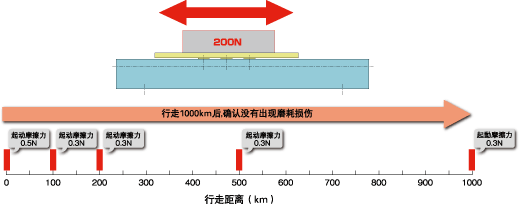

运行试验

条件：常温，平均速度0.2m/s, 负载200N,一个行程0.3m

电动传导器使用例

适合35马达。
