滚珠螺杆支撑座

特征

支持螺杆用紧凑型支撑组合件

业界最初,支持3-8mm的微型滚珠螺杆用
对轻量紧凑并且高刚性的支持组合件进行系列化

特长

轻量紧凑

• 重量减轻60%（与滚珠螺杆支撑座 MSU-6C 比较）
• 为装置小型化，轻量化，高对应性作贡献


高刚性

• 装载了进行严密管理予压的微型向心滚珠轴承系列，实现了轴向的高刚性

与市场标准品比较

• 轴心高度与市场标准品相同
• 轴向耐荷重性能在同等以上（全部型号）

用途例

• 支持滚珠螺杆用

滚珠螺杆支撑座使用例

• 组装小型滚珠螺杆装置

规格

• 无尘润滑脂(LG2)
• 本体为低温黑色镀铬
• 附属品为 SUS303+黑染

		材质	规格
	机壳	铁系烧结金属	低温黑色镀铬
	固定螺母	SUS303	黑染
	垫片	SUS303	黑染
	锁紧螺母	SUS303	黑染
	固定螺丝	SUS303	-
	固定环	SUS303	燐酸塩皮膜
	轴承	ES-1	低尘润滑脂

也可对应一般环境规格,请洽谈.

主要尺寸

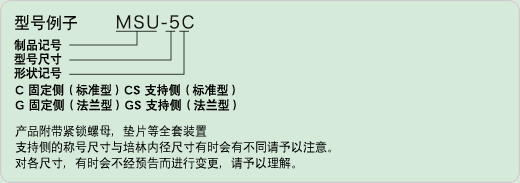

固定侧支撑组合件 标准型

称号	组装培林	ｄ	L	L1	L2	L3	B	H	h1	B1	H1	P	d1
MSU-3C	MTA03-08	3	12.5	5.5	16.5	1.5	24	14.5	9	11	5	18	3.5
MSU-4C	MTA04-11	4	14	5.5	17.5	2	27	17	10	14	6	21	3.5
MSU-5C	MTA05-13	5	15	5.5	18.5	2	30.5	19.5	11	17	6	23	4.5
MSU-6C	MTA06-15	6	17	7.5	22	2.5	35	22.5	13	19	8	26	5.5
MSU-8C	MTA08-19	8	20	9	26	3	41	29	17	24	12	32	5.5

支撑侧支持组合件标准型

称号	组装培林	ｄ	L	B	H	h1	B1	H1	P	d1	D
MSU-3CS	602ZZ	2	8	24	14.5	9	11	6	18	3.5	7
MSU-4CS	623ZZ	3	10	27	17	10	14	6	21	3.5	10
MSU-5CS	624ZZ	4	10	30.5	19.5	11	17	6	23	4.5	13
MSU-6CS	B6-113ZZ1	6	12	35	22.5	13	19	8	26	5.5	15
MSU-8CS	606ZZ	6	14	41	29	17	24	120	32	5.5	17

固定侧支撑组合件法兰型

称号	组装培林	ｄ	L	L1	L2	H	D	A	B	C	d1	H1
MSU-3G	MTA03-08	3	12.5	16.5	1.5	5	11	23	11	17	3.5	3
MSU-4G	MTA04-11	4	13.5	17.5	1.5	5	14	26	14	20	3.5	3
MSU-5G	MTA05-13	5	15	18.5	2	5	17	29	17	23	3.5	3
MSU-6G	MTA06-15	6	17	22	2.5	5	19	34	19	26	4.5	4
MSU-8G	MTA08-19	8	20	26	3	4	24	39	24	31	4.5	4

支撑侧支持组合件法兰型

称号	组装培林	ｄ	L	H	D	d2	A	B	C	d1	H1
MSU-3GS	602ZZ	2	8	5	11	7	23	11	17	3.5	3
MSU-4GS	623ZZ	3	10	5	14	10	26	14	20	3.5	3
MSU-5GS	624ZZ	4	10	5	17	13	29	17	23	3.5	3
MSU-6CS	B6-113ZZ1	6	10	5	19	15	34	19	26	45	4
MSU-8GS	606ZZ	6	10	4	24	17	39	24	31	4.5	4
