树脂轴承
特长
是在微型滚珠轴承的外径加上聚醛树脂形成的轴承。在轴承的内圈装有防潜变轮,使内圈内径与轴心间的耐潜变性能向上。另外,为了便于组装将内圈厚度加厚使高于外圈。外圈树脂采用铸模成型 提高了耐脱落强度。 另外,树脂外面部分采用切削加工实现了高精度。外圈树脂的材质基本使用聚醛树脂,其他树脂也可应对。外平面的形状一般为平面,也可根据需要应对V沟槽U沟槽。
s
用途例
- 复印机

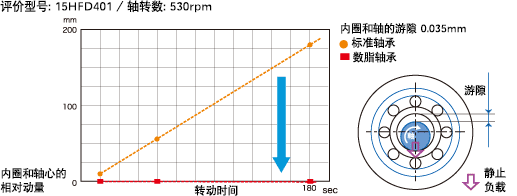

防潜变性能评价试验结果
HFD CAD 数据下载
| 型号 | 主要尺寸(mm) | 使用轴承 |
CAD 数据下载 | ||||
|---|---|---|---|---|---|---|---|
φｄ |
φD |
φD1 | 高度 | ||||
B1 |
B2 |
||||||
| 9HFD201 | 2 | 9 | 4 | 4 | （6） | 692ZZ |  |
| 10HFD201 | 10 | |
|||||
| 11HFD201 | 11 | |
|||||
| 12HFD301 | 3 | 12 | 5.35 | 5 | 7 | 693ZZ | |
| 13HFD301 | 13 | |
|||||
| 14HFD301 | 14 | |
|||||
| 15HFD301 | 15 | |
|||||
| 16HFD301 | 16 | |
|||||
| 17HFD301 | 17 | |
|||||
| 15HFD401 | 4 | 15 | 7.1 | 6 | 7 | 694ZZ | |
| 16HFD401 | 16 | |
|||||
| 17HFD401 | 17 | |
|||||
| 18HFD401 | 18 | |
|||||
| 19HFD401 | 19 | |
|||||
| 20HFD401 | 20 | |
|||||
| 18HFD501 | 5 | 18 | 8.5 | 6 | 7.5 | 695ZZ | |
| 19HFD501 | 19 | |
|||||
| 20HFD501 | 20 | |
|||||
| 22HFD501 | 22 | |
|||||
| 23HFD501 | 23 | |
|||||
| 24HFD501 | 24 | |
|||||
| 19HFD601 | 6 | 19 | 9.8 | 7 | 8.5 | 696ZZ | |
| 20HFD601 | 20 | |
|||||
| 21HFD601 | 21 | |
|||||
| 22HFD601 | 22 | |
|||||
| 23HFD601 | 23 | |
|||||
| 24FHD601 | 24 | |
|||||
| 25HFD601 | 25 | |
|||||
| 26HFD601 | 26 | |
|||||
| 24HFD801 | 8 | 24 | 12.3 | 7 | 9.5 | 698ZZ | |
| 25HFD801 | 25 | |
|||||
| 26HFD801 | 26 | |
|||||
| 28HFD801 | 28 | |
|||||
| 29HFD801 | 29 | |
|||||
| 30HFD801 | 30 | |
|||||
HFC CAD 数据下载
| 型号 | 主要尺寸(mm) | 使用轴承 | CAD 数据下载 | |||
|---|---|---|---|---|---|---|
φｄ |
φD |
W |
φD１ | |||
| 13HFC301 | 3 | 13 | 4 | 8 | 693ZZ | |
| 14HFC301 | 14 | |
||||
| 15HFC301 | 15 | |
||||
| 15HFC401 | 4 | 15 | 4 | 9 | 684ZZ | |
| 16HFC401 | 16 | 4 | 9 | |
||
| 19HFC401 | 19 | 5 | 13 | 624ZZ | |
|
| 17HFC501 | 5 | 17 | 4 | 13 | 695ZZ | |
| 18HFC501 | 18 | |
||||
| 19HFC501 | 19 | |
||||
| 16HFC601 | 6 | 16 | 4 | 12 | MR126ZZ | |
| 17HFC601 | 17 | |
||||
| 18HFC601 | 18 | |
||||
| 19HFC601 | 19 | |
||||
※树脂材质 : 聚醛树脂 标准等级/自然色
※也可对应外径U漕，V漕需求。请联系我们。
※除表以外的外径尺寸也可以对应，（限批量生产）。
※其他对尺寸，形状，材质等如有特殊需求请联系我们。
