聚氨酯橡胶轴承
特征
适合要求高精度・低振动・低噪音的传送机器。聚氨酯橡胶轴承是在微型滚珠轴承的外圈直接用聚氨酯橡胶圈烧结而成的橡胶滚子。可适用于有高精度，低振动，低噪音要求的机器。
- 在轴承的外圈直接以烧结方式粘贴橡胶。
- 外圈经过研磨完成。
- 高精度,低振动,低噪音。
- 规格，尺寸齐全。
- 可满足特殊尺寸，材质变更要求。
用途例
- 提款机
- 售票机

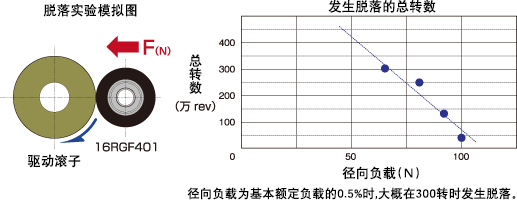

橡胶脱落试验数据
下载CAD数据
| 型号 | 主要尺寸(mm) | 使用轴承型号 | 下载CAD数据 | |||
|---|---|---|---|---|---|---|
| φｄ | φD | W | φD１ | |||
| 11RGF301 | 3 | 11 | 4 | 8 | 693ZZ |  |
| 12RGF301 | 12 | |
||||
| 13RGF301 | 13 | |
||||
| 14RGF301 | 14 | |
||||
| 11RGF402 | 4 | 11 | 4 | 9 | 684ZZ | |
| 12RGF402 | 12 | |
||||
| 13RGF402 | 13 | |
||||
| 14RGF402 | 14 | |
||||
| 15RGF401 | 4 | 15 | 5 | 13 | 624ZZ | |
| 16RGF401 | 16 | |
||||
| 17RGF401 | 17 | |
||||
| 18RGF401 | 18 | |
||||
| 19RGF401 | 19 | |
||||
| 13RGF501 | 5 | 13 | 5 | 11 | 685ZZ | |
| 14RGF501 | 14 | |
||||
| 15RGF501 | 15 | |
||||
| 16RGF501 | 16 | |
||||
| 17RGF501 | 17 | |
||||
| 18RGF501 | 18 | |
||||
| 19RGF501 | 19 | |
||||
| 20RGF501 | 20 | |
||||
| 14RGF601 | 6 | 14 | 4 | 12 | MR126ZZ | |
| 15RGF601 | 15 | |
||||
| 16RGF601 | 16 | |
||||
| 17RGF601 | 17 | |
||||
| 18RGF601 | 18 | |
||||
| 19RGF601 | 19 | |
||||
| 20RGF601 | 20 | |
||||
| 21RGF601 | 21 | |
||||
| 22RGF601 | 22 | |
||||
| 17RGF602 | 6 | 17 | 5 | 15 | 696ZZ | |
| 18RGF602 | 18 | |
||||
| 19RGF602 | 19 | |
||||
| 20RGF602 | 20 | |
||||
| 21RGF602 | 21 | |
||||
| 22RGF602 | 22 | |
||||
| 23RGF602 | 23 | |
||||
| 24RGF602 | 24 | |
||||
| 18RGF801 | 8 | 18 | 5 | 16 | 688ZZ | |
| 19RGF801 | 19 | |
||||
| 20RGF801 | 20 | |
||||
| 21RGF801 | 21 | |
||||
| 22RGF801 | 22 | |
||||
| 23RGF801 | 23 | |
||||
| 24RGF801 | 24 | |
||||
| 25RGF801 | 25 | |
||||
| 26RGF801 | 26 | |
||||
| 27RGF801 | 27 | |
||||
| 28RGF801 | 28 | |
||||
※橡胶材质：聚乙醚聚氨脂合成橡胶（黑色）橡胶硬度：HS90°±3°
※适用温度范围：-30℃～70℃
※使用不锈钢轴承
※特殊尺寸，形状，材质可洽谈。
