凸轮从动件导承

特征

提供使用本公司制高精度微型滚珠轴承的极小径凸轮从动件导承。

• 摩擦扭距低
  由于使用微型滚珠轴承,所以摩擦较低。
• 稳定性能好
  使用预先加上予压力的培林组装的滚子,比较稳定不会晃动。

用途例

• 小型搬运装置

部件材质

部件名	材质
轴	SUS420J2
滚子	SUS420JS
垫片	SUS303
轴承	SUJ2

※滚子经过淬火 ,硬度在HRC40以上

附属零件

• 不锈钢制六角螺母

应用例

• 静音凸轮从动件导承
  滚子外径装有树脂,或者固定有聚氨酯橡胶。
• 轴向凸轮丛动件导承
  在滚子上装有法兰,支持轴向负载
• 高耐腐蚀凸轮丛动件导承。
  滚子,轴承使用TBN-6H 材料。

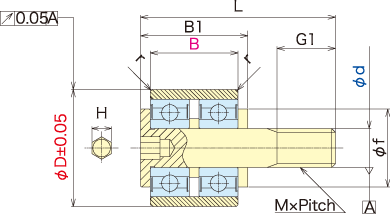

主要尺寸

型号	主要尺寸									基本 额定负载 （N）		极限转数 （rpm）
	φd	φD	L	B	MX Pitch	G1	H	r	φf	Cr	Cor
IMCF-3C M	3	10	17	8.5	M3 X 0.5	5	1.5	C0.2	7	572	173	52,000
IMCF-4C M	4	12	20	9	M4 X 0.7	6	2	C0.4	8	957	431	38,000
IMCF-5C M	5	13	23	10	M5 X 0.8	7.5	2.5	C0.2	8	994	440	36,000
IMCF-6C M	6	16	28	12	M6 X 1.0	9	3	C0.2	11	1518	742	30,000
IMCF-8C M	8	19	32	12	M8 X 1.25	11	4	C0.2	14	1682	708	24,000

※如需上表以外的尺寸以及形状，请咨询。

型号	下载CAD数据
IMCF-3C M
IMCF-4C M
IMCF-5C M
IMCF-6C M
IMCF-8C M
