锥度量規

特征

为测定孔的绝对尺寸，在容许范围尺寸设定了倾斜的测量仪器。

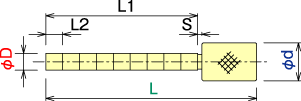

标准类型尺寸表（单位mm）

• 硬度: HRC60
• 材质: SK/SUJ-2/SKS

称呼尺寸 （φＤ）	L1	L2（根数）	S	全长 （L）	胴体 （φｄ）	称呼号码
大于φ1.0小于φ2.5	22	4 （5）	－	35	φ4～φ5	TG1
大于φ2.5小于φ3.0	36	4 （8）	1	50	φ4～φ5	TG2
大于φ3.0小于φ8.0	36	4 （8）	1	50	φ6～φ10	TG3
大于φ8.0小于φ15.0	36	4 （8）	1	50	φ10～φ14	TG4
大于φ15.0小于φ25.0	36	4 （8）	1	50	φ15～φ18	TG5

※锥度:1/800 ・ 1/1000 ・ 1/2000 ・ 1/4000

※尺寸容许差: 0.002mm
