极限量规（双口型）
特征
为了取得孔与轴之间的互换性，将最大尺寸与最小尺寸标准化的测量仪器。

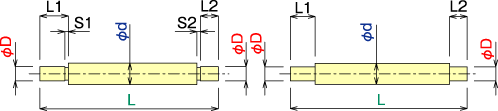

标准类型尺寸表（单位mm）
- 硬度: HRC60
- 材质: SK/SUJ-2/SKS
| 称呼尺寸 （φＤ） |
通行侧 | 停止侧 | 全长 （L） |
胴体 （φｄ） |
称呼号码 | ||
|---|---|---|---|---|---|---|---|
| L1 | S1 | L2 | S2 | ||||
大于φ1.0小于φ2.0 |
5 | － | 3 | － | 35 | φ3 | GR1 |
大于φ2.0小于φ3.0 |
5 | 1 | 3 | 1 | 50 | φ4～φ5 | GR2 |
大于φ3.0小于φ8.0 |
7 | 1 | 5 | 1 | 50 | φ6～φ10 | GR3 |
大于φ8.0小于φ15.0 |
9 | 1 | 6 | 1 | 55 | φ10～φ17 | GR4 |
大于φ15.0小于φ25.0 |
15 | 2 | 8 | 2 | 60 | φ18～φ27 | GR5 |
大于φ25.0小于φ35.0 |
22 | 3 | 9 | 3 | 80 | φ28～φ37 | GR6 |
※公差 通行侧0～＋0.002mm、停止侧0～－0.002mm
