ウレタン巻きベアリング
ウレタン巻きベアリングは、ミニチュア・ボールベアリングの外輪に直接ウレタンゴムを焼付接着しています。高精度・低振動・低騒音が要求される送り機構の用途にお応えします。
- ■ベアリングの外径にゴムを直接、焼き付け接着します。
- ■外径は研磨仕上げしています。
- ■高精度、低振動、低騒音です。
- ■規格寸法品を取り揃えております。
- ■その他、特殊寸法、材質変更にも対応致します。
用途例
- ATM
- 券売機

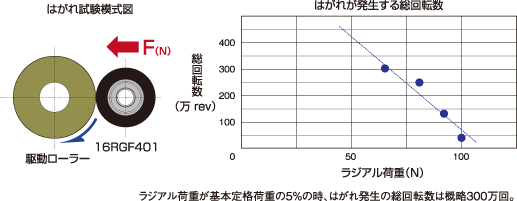

ゴムはがれ確認データ
製品動画
主要寸法
単位：mm
| 呼び番号 | 主要寸法(mm) | 使用軸受け 呼び番号 |
|||
|---|---|---|---|---|---|
| φｄ | φD | W | φD１ | ||
| 11RGF301 | 3 | 11 | 4 | 8 | 693ZZ |
| 12RGF301 | 12 | ||||
| 13RGF301 | 13 | ||||
| 14RGF301 | 14 | ||||
| 11RGF402 | 4 | 11 | 4 | 9 | 684ZZ |
| 12RGF402 | 12 | ||||
| 13RGF402 | 13 | ||||
| 14RGF402 | 14 | ||||
| 15RGF401 | 4 | 15 | 5 | 13 | 624ZZ |
| 16RGF401 | 16 | ||||
| 17RGF401 | 17 | ||||
| 18RGF401 | 18 | ||||
| 19RGF401 | 19 | ||||
| 13RGF501 | 5 | 13 | 5 | 11 | 685ZZ |
| 14RGF501 | 14 | ||||
| 15RGF501 | 15 | ||||
| 16RGF501 | 16 | ||||
| 17RGF501 | 17 | ||||
| 18RGF501 | 18 | ||||
| 19RGF501 | 19 | ||||
| 20RGF501 | 20 | ||||
| 14RGF601 | 6 | 14 | 4 | 12 | MR126ZZ |
| 15RGF601 | 15 | ||||
| 16RGF601 | 16 | ||||
| 17RGF601 | 17 | ||||
| 18RGF601 | 18 | ||||
| 19RGF601 | 19 | ||||
| 20RGF601 | 20 | ||||
| 21RGF601 | 21 | ||||
| 22RGF601 | 22 | ||||
| 17RGF602 | 6 | 17 | 5 | 15 | 696ZZ |
| 18RGF602 | 18 | ||||
| 19RGF602 | 19 | ||||
| 20RGF602 | 20 | ||||
| 21RGF602 | 21 | ||||
| 22RGF602 | 22 | ||||
| 23RGF602 | 23 | ||||
| 24RGF602 | 24 | ||||
| 18RGF801 | 8 | 18 | 5 | 16 | 688ZZ |
| 19RGF801 | 19 | ||||
| 20RGF801 | 20 | ||||
| 21RGF801 | 21 | ||||
| 22RGF801 | 22 | ||||
| 23RGF801 | 23 | ||||
| 24RGF801 | 24 | ||||
| 25RGF801 | 25 | ||||
| 26RGF801 | 26 | ||||
| 27RGF801 | 27 | ||||
| 28RGF801 | 28 | ||||
※ゴム材質:ポリエーテル系ウレタンゴム(黒色) ゴム硬度:HS90°±3°
※使用温度範囲：-30℃～70℃
※使用軸受は、ステンレス材を使用しています。
※その他、特殊寸法、形状、材質についてはご相談下さい。
CADデータ ダウンロード
| 呼び番号 | 2D CAD | 3D CAD | ||
|---|---|---|---|---|
| 11RGF301 |  |
 |
 |
 |
| 12RGF301 | |
|
|
|
| 13RGF301 | |
|
|
|
| 14RGF301 | |
|
|
|
| 11RGF402 | |
|
|
|
| 12RGF402 | |
|
|
|
| 13RGF402 | |
|
|
|
| 14RGF402 | |
|
|
|
| 15RGF401 | |
|
|
|
| 16RGF401 | |
|
|
|
| 17RGF401 | |
|
|
|
| 18RGF401 | |
|
|
|
| 19RGF401 | |
|
|
|
| 13RGF501 | |
|
|
|
| 14RGF501 | |
|
|
|
| 15RGF501 | |
|
|
|
| 16RGF501 | |
|
|
|
| 17RGF501 | |
|
|
|
| 18RGF501 | |
|
|
|
| 19RGF501 | |
|
|
|
| 20RGF501 | |
|
|
|
| 14RGF601 | |
|
|
|
| 15RGF601 | |
|
|
|
| 16RGF601 | |
|
|
|
| 17RGF601 | |
|
|
|
| 18RGF601 | |
|
|
|
| 19RGF601 | |
|
|
|
| 20RGF601 | |
|
|
|
| 21RGF601 | |
|
|
|
| 22RGF601 | |
|
|
|
| 17RGF602 | |
|
|
|
| 18RGF602 | |
|
|
|
| 19RGF602 | |
|
|
|
| 20RGF602 | |
|
|
|
| 21RGF602 | |
|
|
|
| 22RGF602 | |
|
|
|
| 23RGF602 | |
|
|
|
| 24RGF602 | |
|
|
|
| 18RGF801 | |
|
|
|
| 19RGF801 | |
|
|
|
| 20RGF801 | |
|
|
|
| 21RGF801 | |
|
|
|
| 22RGF801 | |
|
|
|
| 23RGF801 | |
|
|
|
| 24RGF801 | |
|
|
|
| 25RGF801 | |
|
|
|
| 26RGF801 | |
|
|
|
| 27RGF801 | |
|
|
|
| 28RGF801 | |
|
|
|
