向心推力轴承 CROXY

特征

• 业界最早实现JIS 规格 69系列的向心化
• 实现了螺杆支持部分的尺寸缩小

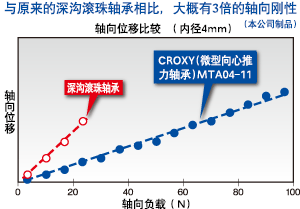

• 实现原有深沟滚珠轴承约3倍的高刚性（与本公司产品比）
• 注入高性能润滑脂+双防尘盖形式，无需维护
• 提供调整予压的轴承组合，使组装变得更加简单（推荐组装扭矩如下表所示）
• 可提供耐微震动润滑脂（EA7) 与清洁润滑脂LG2
• 精度等级以P5 为标准

用途

• 螺杆支持部分
• 电动促动器的支持部分
• 支撑电子手用
• 支撑用组合件
• 半导体制造装置
• 减速机等

滚珠螺杆支撑座动画使用例

• 小型螺杆组装装置

标准型号(材质+润滑脂)

• 高碳素铬轴承钢SUJ2 +长寿命尿素系润滑脂 EA7
• 不锈钢ES-1+ 清洁润滑脂 LG2

主要尺寸

■ 轴承单体

型号	轴承単体
	d mm	D mm	B1 外圈高度 mm	倒角(最小)mm
				r1	r2	r3	r4
MTA02-06	2	6	3	0.1	0.1	0.04	0.1
MTA03-08	3	8	4	0.1	0.1	0.03	0.1
MTA04-11	4	11	4.5	0.2	0.2	0.1	0.2
MTA05-13	5	13	5	0.2	0.2	0.1	0.2
MTA06-15	6	15	5.5	0.2	0.2	0.2	0.2
MTA08-19	8	19	6.5	0.2	0.2	0.3	0.3

型号	轴承単体
	额定基本负载（N）
	轴向				径向
	额定动负载 Ca		额定静负载 Coa		额定动负载 Cr		额定静负载 Cor
	SUJ2	不锈钢	SUJ2	不锈钢	SUJ2	不锈钢	SUJ2	不锈钢
MTA02-06	555	470	450	360	288	245	92	75
MTA03-08	960	820	840	670	480	410	172	138
MTA04-11	1470	1250	1410	1130	745	635	282	227
MTA05-13	2090	1777	2170	1740	1080	915	440	355
MTA06-15	2760	2350	2950	2360	1390	1180	580	465
MTA08-19	4000	3400	4350	3480	2030	1730	870	700

型号	轴承単体
	极限轴向负载 (N)	极限转数 min-1	下载CAD数据
			DFS	DBS
MTA02-06	87	26,000
MTA03-08	164	22,000
MTA04-11	464	17,000
MTA05-13	549	16,000
MTA06-15	854	14,000
MTA08-19	1520	13,000

※极限轴向负载: 使滚珠越过轨道的负载或者发生布氏硬度压痕的负载

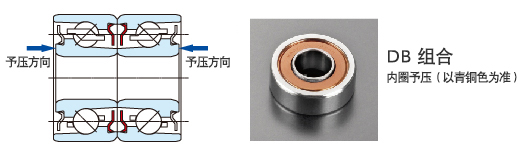

DB 组合

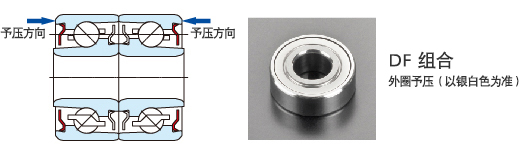

DF 组合

■ 推荐予压

型号	轴承単体

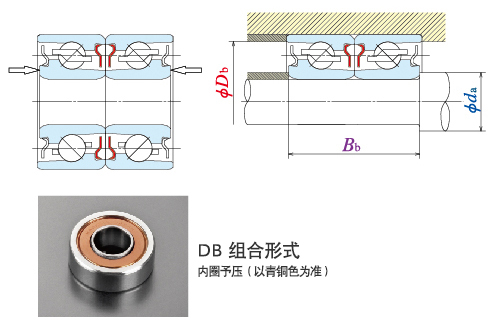

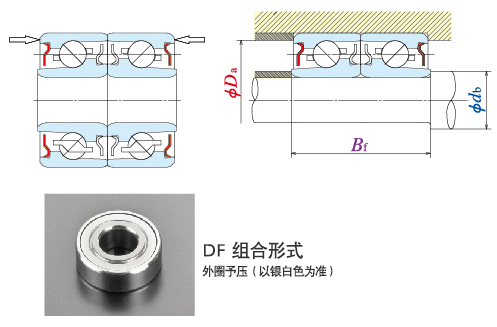

	DB组合（mm）			DF组合（mm）
	组装部位		组合内 圈高度 Bb	组装部位		组合内 圈高度 Bf
	轴φda 最小	套件 φDb 最大		轴 φdb 最小	套件 φDa 最大
MTA02-06	3.0	5.3	5.8	2.8	5.0	6.2
MTA03-08	4.4	7.2	7.72	3.9	6.7	8.28
MTA04-11	6.2	9.5	8.6	5.1	8.9	9.4
MTA05-13	7.2	11.3	9.6	6.1	10.8	10.4
MTA06-15	8.6	13.2	10.5	7.2	12.5	11.5
MTA08-19	11.4	16.8	12.36	9.4	15.8	13.64

型号	轴承単体
	轴向 刚性 （N/μm）	一组 质量 (参考) （g）	推荐予压 (N)	组装扭距 （N・cm）		下载CAD数据
				DB 组合	DF 组合
						DB	DF
MTA02-06	21	0.8	7	7	20
MTA03-08	28	1.7	12	7	50
MTA04-11	39	3.7	20	10	50
MTA05-13	52	5.5	34	25	50
MTA06-15	60	7.7	45	30	80
MTA08-19	76	14	70	60	80

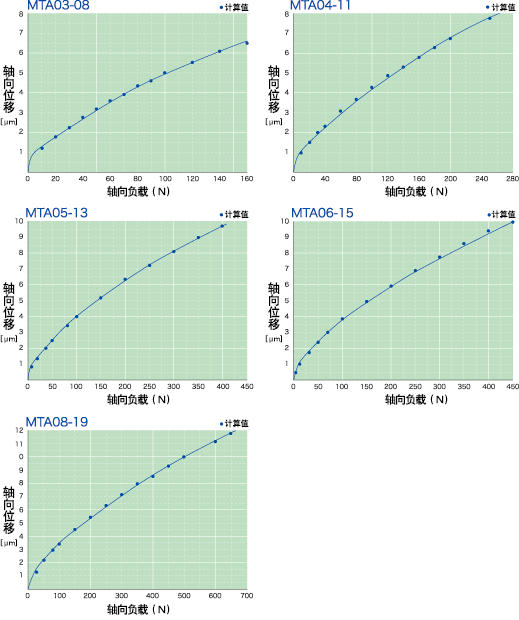

轴承的轴向负载和轴向位移

滚珠螺杆支撑座

特征

支持螺杆用紧凑型支撑组合件

业界最初,支持3-8mm的微型滚珠螺杆用
对轻量紧凑并且高刚性的支持组合件进行系列化

特长

轻量紧凑

• 重量减轻60%（与滚珠螺杆支撑座 MSU-6C 比较）
• 为装置小型化，轻量化，高对应性作贡献


高刚性

• 装载了进行严密管理予压的微型向心滚珠轴承系列，实现了轴向的高刚性

与市场标准品比较

• 轴心高度与市场标准品相同
• 轴向耐荷重性能在同等以上（全部型号）

用途例

• 支持滚珠螺杆用

滚珠螺杆支撑座使用例

• 组装小型滚珠螺杆装置

规格

• 无尘润滑脂(LG2)
• 本体为低温黑色镀铬
• 附属品为 SUS303+黑染

		材质	规格
	机壳	铁系烧结金属	低温黑色镀铬
	固定螺母	SUS303	黑染
	垫片	SUS303	黑染
	锁紧螺母	SUS303	黑染
	固定螺丝	SUS303	-
	固定环	SUS303	燐酸塩皮膜
	轴承	ES-1	低尘润滑脂

也可对应一般环境规格,请洽谈.

主要尺寸

固定侧支撑组合件 标准型

称号	组装培林	ｄ	L	L1	L2	L3	B	H	h1	B1	H1	P	d1
MSU-3C	MTA03-08	3	12.5	5.5	16.5	1.5	24	14.5	9	11	5	18	3.5
MSU-4C	MTA04-11	4	14	5.5	17.5	2	27	17	10	14	6	21	3.5
MSU-5C	MTA05-13	5	15	5.5	18.5	2	30.5	19.5	11	17	6	23	4.5
MSU-6C	MTA06-15	6	17	7.5	22	2.5	35	22.5	13	19	8	26	5.5
MSU-8C	MTA08-19	8	20	9	26	3	41	29	17	24	12	32	5.5

支撑侧支持组合件标准型

称号	组装培林	ｄ	L	B	H	h1	B1	H1	P	d1	D
MSU-3CS	602ZZ	2	8	24	14.5	9	11	6	18	3.5	7
MSU-4CS	623ZZ	3	10	27	17	10	14	6	21	3.5	10
MSU-5CS	624ZZ	4	10	30.5	19.5	11	17	6	23	4.5	13
MSU-6CS	696ZZ	6	12	35	22.5	13	19	8	26	5.5	15
MSU-8CS	606ZZ	6	14	41	29	17	24	120	32	5.5	17

固定侧支撑组合件法兰型

称号	组装培林	ｄ	L	L1	L2	H	D	A	B	C	d1	H1
MSU-3G	MTA03-08	3	12.5	16.5	1.5	5	11	23	11	17	3.5	3
MSU-4G	MTA04-11	4	13.5	17.5	1.5	5	14	26	14	20	3.5	3
MSU-5G	MTA05-13	5	15	18.5	2	5	17	29	17	23	3.5	3
MSU-6G	MTA06-15	6	17	22	2.5	5	19	34	19	26	4.5	4
MSU-8G	MTA08-19	8	20	26	3	4	24	39	24	31	4.5	4

支撑侧支持组合件法兰型

称号	组装培林	ｄ	L	H	D	d2	A	B	C	d1	H1
MSU-3GS	602ZZ	2	8	5	11	7	23	11	17	3.5	3
MSU-4GS	623ZZ	3	10	5	14	10	26	14	20	3.5	3
MSU-5GS	624ZZ	4	10	5	17	13	29	17	23	3.5	3
MSU-6GS	696ZZ	6	10	5	19	15	34	19	26	45	4
MSU-8GS	606ZZ	6	10	4	24	17	39	24	31	4.5	4
