サポートユニット クロクポート
ボールネジ支持用コンパクトサポートユニット
業界初、3～8ｍｍのミニチュアボールネジ支持用に軽量コンパクトで高剛性のサポートユニットをシリーズ化しました。
特長
- 軽量コンパクト
重量60% 減（クロクポートMSU-6C 比較）
装置のダウンサイジング化、軽量化、高応答性に貢献 - 高剛性
予圧を厳密に管理したミニチュアアンギュラ玉軸受クロクシーシリーズを搭載、アキシアル高剛性を実現 - 市場標準品比較
軸芯高さは標準品と同寸法
アキシアル荷重性能は同等以上（全型番）
用途例
- ボールネジサポート
製品動画
クロクポート使用例の動画
小型ボールネジ組込装置仕様
- クリーングリース（LG2）
- 本体は低温黒色クロムめっき
- 付属部品はSUS303＋黒染
| 材質 | 仕様 | ||
|---|---|---|---|
| 1 | ハウジング | 鉄系焼結金属 | 低温黒色クロムメッキ |
| 2 | 押えナット | SUS303 | 黒染 |
| 3 | スペーサ | SUS303 | 黒染 |
| 4 | ロックナット | SUS303 | 黒染 |
| 5 | 止めネジ | SUS303 | - |
| 6 | 止め輪 | SUS303 | 燐酸塩皮膜 |
| 7 | ベアリング | 13Crステンレス鋼 | 低発塵グリース |
※一般環境仕様も対応可能です。ご相談ください。
主要寸法
固定側クロクポート ブロックタイプ
| 呼び番号 | 組込軸受 | ｄ |
L | L1 | L2 | L3 | B |
H | h1 | B1 | H1 | P | d1 | ナット |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSU-3C | MTA03-08 | 3 | 12.5 | 5.5 | 16.5 | 1.5 | 24 | 14.5 | 9 | 11 | 5 | 18 | 3.5 | M3×0.5 |
| MSU-4C | MTA04-11 | 4 | 14 | 5.5 | 17.5 | 2 | 27 | 17 | 10 | 14 | 6 | 21 | 3.5 | M4×0.5 |
| MSU-5C | MTA05-13 | 5 | 15 | 5.5 | 18.5 | 2 | 30.5 | 19.5 | 11 | 17 | 6 | 23 | 4.5 | M5×0.5 |
| MSU-6C | MTA06-15 | 6 | 17 | 7.5 | 22 | 2.5 | 35 | 22.5 | 13 | 19 | 8 | 26 | 5.5 | M6×0.75 |
| MSU-8C | MTA08-19 | 8 | 20 | 9 | 26 | 3 | 41 | 29 | 17 | 24 | 12 | 32 | 5.5 | M8×1.0 |
CADデータ ダウンロード
| 呼び番号 | 2D CAD | 3D CAD | |||
|---|---|---|---|---|---|
| MSU-3C |  |
 |
 |
 |
|
| MSU-4C | |
|
|
|
|
| MSU-5C | |
|
|
|
|
| MSU-6C | |
|
|
|
|
| MSU-8C | |
|
|
|
|
支持側クロクポート ブロックタイプ
| 呼び番号 | 組込軸受 | ｄ |
L | B |
H | h1 | B1 | H1 | P | d1 | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MSU-3CS | 602ZZ | 2 | 8 | 24 | 14.5 | 9 | 11 | 6 | 18 | 3.5 | 7 |
| MSU-4CS | 623ZZ | 3 | 10 | 27 | 17 | 10 | 14 | 6 | 21 | 3.5 | 10 |
| MSU-5CS | 624ZZ | 4 | 10 | 30.5 | 19.5 | 11 | 17 | 6 | 23 | 4.5 | 13 |
| MSU-6CS | B6-113ZZ1 | 6 | 12 | 35 | 22.5 | 13 | 19 | 8 | 26 | 5.5 | 15 |
| MSU-8CS | 606ZZ | 6 | 14 | 41 | 29 | 17 | 24 | 120 | 32 | 5.5 | 17 |
CADデータ ダウンロード
| 呼び番号 | 2D CAD | 3D CAD | ||
|---|---|---|---|---|
| MSU-3CS | |
|
|
|
| MSU-4CS | |
|
|
|
| MSU-5CS | |
|
|
|
| MSU-6CS | |
|
|
|
| MSU-8CS | |
|
|
|
固定側クロクポート フランジタイプ
| 呼び番号 | 組込軸受 | ｄ |
L | L1 | L2 | H | D |
A | B |
C | d1 | H1 | ナット |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSU-3G | MTA03-08 | 3 | 12.5 | 16.5 | 1.5 | 5 | 11 | 23 | 11 | 17 | 3.5 | 3 | M3×0.5 |
| MSU-4G | MTA04-11 | 4 | 13.5 | 17.5 | 1.5 | 5 | 14 | 26 | 14 | 20 | 3.5 | 3 | M4×0.5 |
| MSU-5G | MTA05-13 | 5 | 15 | 18.5 | 2 | 5 | 17 | 29 | 17 | 23 | 3.5 | 3 | M5×0.5 |
| MSU-6G | MTA06-15 | 6 | 17 | 22 | 2.5 | 5 | 19 | 34 | 19 | 26 | 4.5 | 4 | M6×0.75 |
| MSU-8G | MTA08-19 | 8 | 20 | 26 | 3 | 4 | 24 | 39 | 24 | 31 | 4.5 | 4 | M8×1.0 |
CADデータ ダウンロード
| 呼び番号 | 2D CAD | 3D CAD | ||
|---|---|---|---|---|
| MSU-3G | |
|
|
|
| MSU-4G | |
|
|
|
| MSU-5G | |
|
|
|
| MSU-6G | |
|
|
|
| MSU-8G | |
|
|
|
支持側クロクポート フランジタイプ
| 呼び番号 | 組込軸受 | ｄ |
L | H | D |
d2 | A | B |
C | d1 | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MSU-3GS | 602ZZ | 2 | 8 | 5 | 11 | 7 | 23 | 11 | 17 | 3.5 | 3 |
| MSU-4GS | 623ZZ | 3 | 10 | 5 | 14 | 10 | 26 | 14 | 20 | 3.5 | 3 |
| MSU-5GS | 624ZZ | 4 | 10 | 5 | 17 | 13 | 29 | 17 | 23 | 3.5 | 3 |
| MSU-6GS | B6-113ZZ1 | 6 | 10 | 5 | 19 | 15 | 34 | 19 | 26 | 45 | 4 |
| MSU-8GS | 606ZZ | 6 | 10 | 4 | 24 | 17 | 39 | 24 | 31 | 4.5 | 4 |
CADデータ ダウンロード
| 呼び番号 | 2D CAD | 3D CAD | ||
|---|---|---|---|---|
| MSU-3GS | |
|
|
|
| MSU-4GS | |
|
|
|
| MSU-5GS | |
|
|
|
| MSU-6GS | |
|
|
|
| MSU-8GS | |
|
|
|

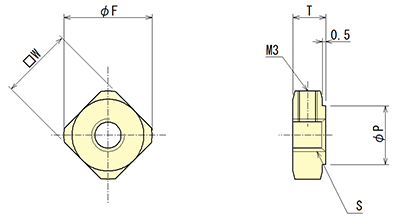

クロクポート ロックナット
| 呼び番号 | W | F | T | P | S |
|---|---|---|---|---|---|
| MSU-3C | 8 | 9 | 5 | 5 | M3 × 0.5 |
| MSU-4C | 10 | 11.5 | 5 | 6 | M4 × 0.5 |
| MSU-5C | 11 | 13.5 | 5 | 9 | M5 × 0.5 |
| MSU-6C | 12 | 14.5 | 5 | 10 | M6 × 0.75 |
| MSU-8C | 14 | 17 | 6.5 | 13 | M8 × 1.0 |
